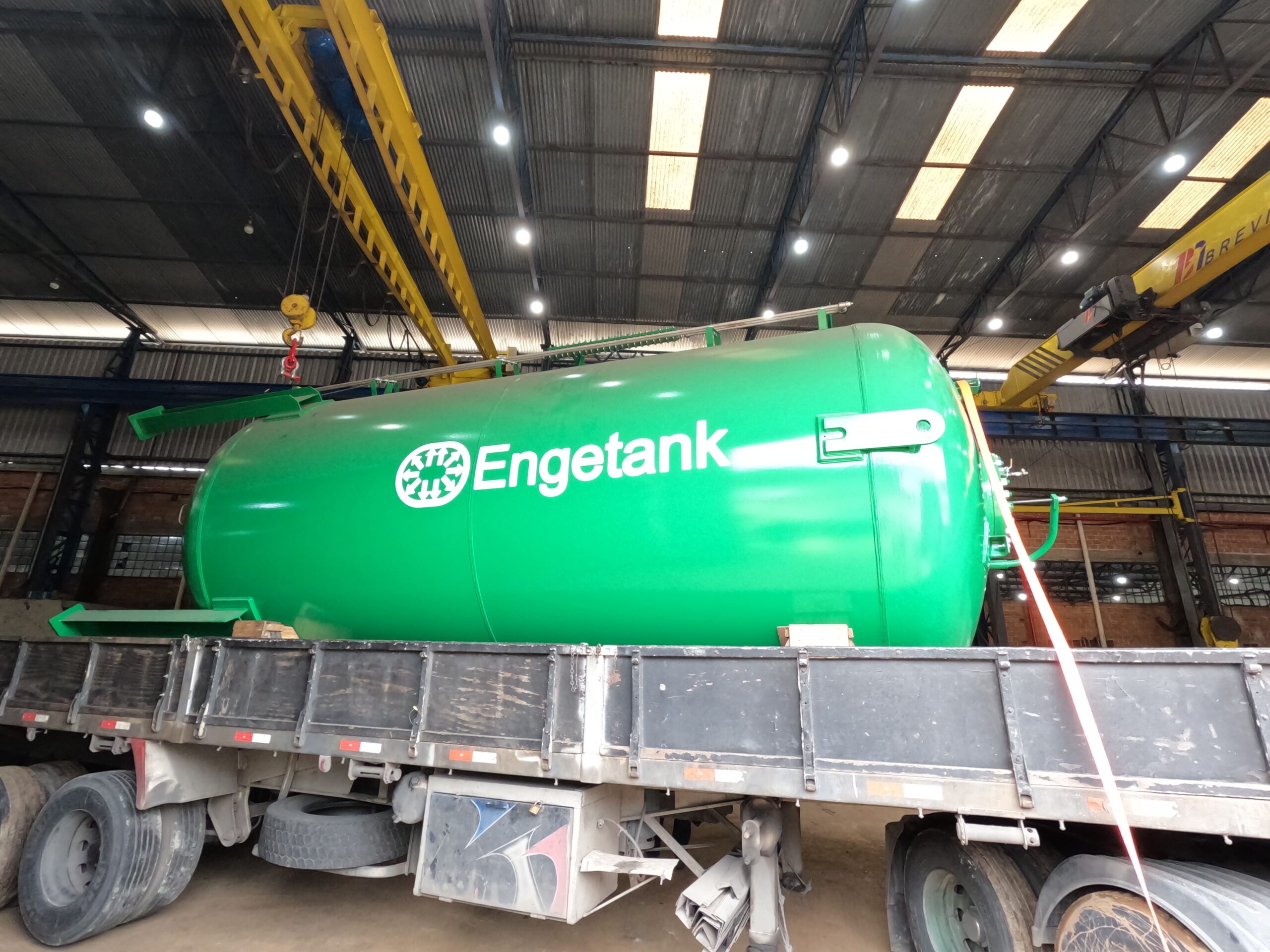

Tanque de expansão: o que é e como funciona

Sistemas hidráulicos, especialmente aqueles que envolvem variação de temperatura ou bombeamento, enfrentam um desafio constante: a mudança no volume e na pressão dos fluidos.

Sem um controle adequado, essas flutuações podem causar danos sérios, como rompimento de tubulações e falhas em equipamentos.

É aqui que entra o tanque de expansão, um componente essencial para a segurança e eficiência de diversas instalações industriais e prediais.

Neste artigo, vamos explicar detalhadamente o que é um tanque de expansão, como ele funciona e por que é tão importante para proteger seu sistema hidráulico.

O que é um tanque de expansão?

Um tanque de expansão é um tipo de vaso de pressão projetado para absorver as variações de volume de um fluido, geralmente água, dentro de um sistema fechado. Essas variações ocorrem principalmente devido a mudanças de temperatura ou a fenômenos como o golpe de aríete.

Quando um fluido é aquecido, ele se expande. Em um sistema de tubulação fechado, esse aumento de volume gera um aumento de pressão que pode exceder os limites de segurança da tubulação e de outros componentes. O tanque de expansão atua como um reservatório de alívio, fornecendo um espaço extra para que o fluido expandido seja acomodado, mantendo a pressão do sistema dentro de níveis seguros.

Da mesma forma, ele protege o sistema contra o golpe de aríete, que é uma onda de pressão repentina causada pela interrupção abrupta do fluxo, como ao fechar uma válvula rapidamente ou desligar uma bomba.

Como funciona um tanque de expansão?

Para entender o funcionamento de um tanque de expansão, é preciso conhecer seus componentes principais. A maioria dos tanques modernos possui uma membrana interna, geralmente feita de material polimérico flexível, que divide o reservatório em duas câmaras: uma para o fluido do sistema (água, por exemplo) e outra contendo um gás pressurizado, como ar ou nitrogênio.

O princípio de operação é o seguinte:

1. Condição Normal: Em estado de repouso, a pressão do gás na câmara de ar empurra a membrana, mantendo o volume de água no tanque em um nível mínimo. A pressão do gás é pré-ajustada para um valor específico, de acordo com as necessidades do sistema.
2. Aumento de Volume (Expansão): Quando a temperatura de um fluido no sistema aumenta, ele se expande. Esse volume excedente entra no tanque de expansão, empurrando a membrana e comprimindo o gás na câmara oposta. Como o gás é compressível, ele absorve essa energia, permitindo que a pressão do sistema se mantenha estável.
3. Redução de Volume (Contração): Quando o fluido esfria e seu volume diminui, a pressão do gás na câmara de ar empurra a membrana de volta, forçando a água a retornar para a tubulação. Isso garante que o sistema permaneça pressurizado e evita a entrada de ar, que poderia causar corrosão e outros problemas operacionais.

Essa capacidade de amortecer as forças excedentes protege toda a rede hidráulica, aumentando sua vida útil e garantindo uma operação segura e contínua.

Principais aplicações dos tanques de expansão

Os tanques de expansão são fundamentais em uma variedade de sistemas de circuito fechado. Sua versatilidade permite que sejam instalados em diferentes contextos para garantir estabilidade e segurança.

Redes de combate a incêndio

Sistemas de sprinklers e hidrantes precisam manter uma pressão constante para funcionar de forma eficaz em uma emergência. O tanque de expansão ajuda a estabilizar a pressão da rede, absorvendo variações que podem ocorrer durante o acionamento de bombas ou testes.

Sistemas de bombeamento e abastecimento de água

Em edifícios e indústrias, os tanques de expansão trabalham em conjunto com os tanques hidropneumáticos para proteger as tubulações contra o golpe de aríete, causado pela partida e parada das bombas e fechamento abrupto de válvulas. Isso reduz o estresse mecânico na rede e evita falhas.

Aplicações industriais diversas

Qualquer processo industrial que envolva a circulação de fluidos com variações de temperatura pode se beneficiar do uso de um tanque de expansão. Isso inclui indústrias químicas, petroquímicas, alimentícias e farmacêuticas.

Normas e especificações técnicas

A fabricação de tanques de expansão deve seguir rigorosas normas técnicas para garantir a segurança e a qualidade do equipamento. No Brasil e internacionalmente, as principais referências são:

• ASME Seção VIII: É uma norma da Sociedade Americana de Engenheiros Mecânicos que estabelece as regras para o projeto, fabricação, inspeção e teste de vasos de pressão.
• NR-13: Norma Regulamentadora do Ministério do Trabalho e Emprego do Brasil, que define os requisitos para a segurança na operação de caldeiras, vasos de pressão, tubulações e tanques metálicos de armazenamento.

Seguir essas normas garante que o tanque foi projetado com materiais adequados, espessura de parede calculada corretamente e passou por testes rigorosos, como o teste hidrostático.

Invista na segurança e eficiência do seu sistema

O tanque de expansão é um componente vital para a longevidade e o bom funcionamento de qualquer sistema hidráulico fechado. Ao absorver as variações de volume e pressão, ele previne falhas, reduz custos com manutenção e garante a segurança operacional.

Seja em um sistema de combate a incêndio, aquecimento central ou em uma aplicação industrial, a instalação de um tanque de expansão de qualidade, fabricado de acordo com as normas ASME VIII e NR-13, é um investimento inteligente.

A Engetank é especialista na fabricação de vasos de pressão, incluindo tanques de expansão. Desenvolvemos projetos mecânicos sob medida para atender às necessidades específicas da sua obra.

Entre em contato e solicite um orçamento.
